一款利用现代电力电子技术控制开关管的低噪声开关电源原理电路图
time : 2019-06-27 08:50 作者：凡亿pcb

开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。

以下是一款低噪声开关电源原理电路图。

该电路可以获得更大的输出功率，只需更改部分器件。图中左边的电路R1，L1，D1，C1至C7是常规的共模滤波和整流电路，获取约300 V的直流电压供DC-DC变换电路使用；最右边电路L5，C11等是普通的LC滤波电路；IC2，D8，R9，R10组成电压反馈电路，形成闭环结构，稳定电源输出电压；中间部分是DC-DC变换器，降噪声的关键是对这一部分的电路进行适当处理。

随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。

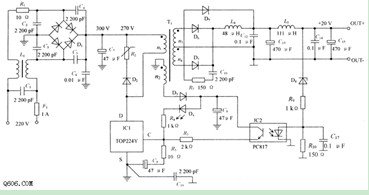

低噪声开关电源原理电路图
