time : 2019-06-27 08:50 作者：凡亿pcb
本文介绍一款简易的声控彩灯闪烁电路，此电路采用的是低压直流电供电，充分节约能源，通过一个话筒传递声音的信息，根据声音的不同产生不同的结果，点亮不同颜色的灯。此电路可作为音乐彩灯，采集不同的声音，注意点亮发光二极管，实现区分音频高低的功能。
元器件选择：
电阻R1、R3均为2kΩ；R2、R4为35kΩ；C1、C2、C3均为20uF/12V；C4为15uF/12V；C5为10uF/12V；C6为5uF/12V；C7为1uF/12V；开关S为机械开关，话筒采用驻极体话筒，LED分别用不同颜色的有色发光二极管。

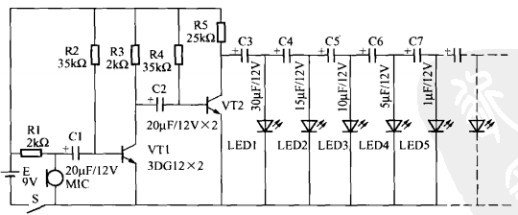

简易的声控彩灯闪烁电路
电路工作原理：
此电路采用低电压直流电供电，话筒MIC作为声控源。当开关S打开时，话筒MIC采集到声音的信息时，由于MIC受到音频信号经三极管VT1、VT2放大，使各个发光二极管发光，并能随着声音的高低逐一发光。
