一款采用老式热敏电阻的即热式热水器自动恒温实验电路图
time : 2019-06-24 08:58 作者：凡亿pcb

家里即热式热水器使用了多年，但每次洗浴都有烦心的时候，热水器的水温控制分9档，从1到9数字越大温度越高，按理说应该很好使用了。但是，水流量也能主宰水温的高低，并且常常造成温度失控，例如水压降低导致水量变小时，热量不能被水即时带走，热水器内部的温度（保护）开关会起控，你会被烫一会之后再遭凉水的折磨，很难受的。

为了改变这一现状，自己增加了简单的温控电路，可控制原电路加热时间即占空比，效果令人满意，特别是热水器内部那个温度（保护）开关再也没有动作过，很舒服的。

以下为一款即热式热水器自动恒温实验电路图。电路中的温度传感器采用的是老式的热敏电阻，由于阻值小了点，为此增加一只锗二极管。

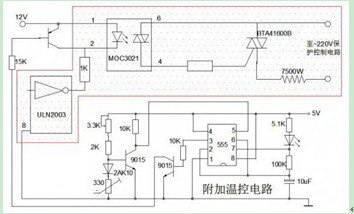

即热式热水器自动恒温实验电路图
