一款通过H112A光控音乐集成电路实现的光控路灯开关电路图
time : 2019-06-24 08:57 作者：凡亿pcb

在平时生活中，我们常常可以看到路灯在摸个特定的时间点被点亮，而这种路灯被设定在某一个固定时间点亮。但是，四季的白天时常不同可能冬天灯点亮的时候，天已经黑了；而夏天的时候，在同一时间点亮，就造成了浪费。出于方便大家出行和节约能源的考量，设计出了光控的路灯开关。

本文介绍一款光控路灯开关电路，此电路采用H112A光控音乐集成电路控制。
元器件选择：
此电路中，VTH可根据路灯的功率选取。T应选用1~3W输出为6V的电源变压器，路灯的开启时间可通过增减光敏电阻前的挡光片来实现，DW选用3V的稳压管。

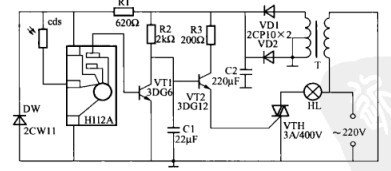

光控路灯开关电路

电路原理：
此电路中的感光元件是光敏电阻RG，当RG受光时，H112A输出的音频信号经VT1放大和C1滤波后，使VT2截止，路灯灭。当天黑后，光强减弱，RG的阻值变大，H112A停止工作，此时VT1截止，VT2导通，双向晶闸管导通，路灯被点亮。通过此电路就可以达到照明的目的，在实现照明的同时也节约了电能。
