一款变压器、二极管、电容整流滤波的实用应急灯电路图

time : 2019-06-21 09:43       作者:凡亿pcb

照明电路在平时生活中普遍存在在,本文介绍一款实用的应急灯电路,它可以在停电时自动实现切换供电。正常供电时,自动对后备蓄电池充电,并有充电保护功能。此电路简单可靠线路清晰,制作容易,无需调试,具有较强的实用性。



元器件选择:

此电路中直流电源E选用6V/4AH,R1为10Ω/2W。VT1选用3DD15或D882,C6选用0.01uF/400V,T2选用6mm*8mm铁氧体,绕完L1、L2后加两层绝缘纸,在绕L3,均用高强度漆包线按图中匝数绕制。S1为小型按钮开关,S2为双刀双掷微型开关。

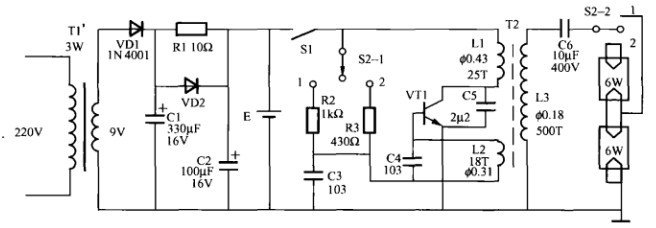

实用应急灯电路

实用应急灯电路



电路原理:

市电220V交流电压通过变压器T1、二极管VD1、电容C1整流滤波成脉冲直流电,通过限流电阻R1给蓄电池充电,R1上产生压降使VD2发光,当蓄电池充满时,VD2熄灭。电源对蓄电池做浮充充电不会产生过充。220V交流市电经变压器T1降压,输出9V交流电压,经VD1整流,C1滤波。VT1、T2、C3、C4、C5、R3组成高频自激振荡逆变电路,L3输出的高频脉冲电压点亮日光灯。C4、C5用来吸收振过程中的高频谐波,以改变输出波形,防止VT1被击穿
