本文介绍的电路是具有两种照明功能的触发延时电路，可长时间点亮，也可短时间点亮。既适用于办公场所，也可用于家庭照明，需长时间点亮时，按下机械按钮，断开时，灯即灭；短时间点亮，按下按钮触发开关，按下灯亮，松开后一段时间，灯熄灭。
此电路图中需要特别注意的是发光二极管的选择，选用是¢5，S2为按钮开关。此电路是一个通过二极管、电阻、电容以及开关组成的简单电路，通过这个简单的电路即可实现触发延时的功能。

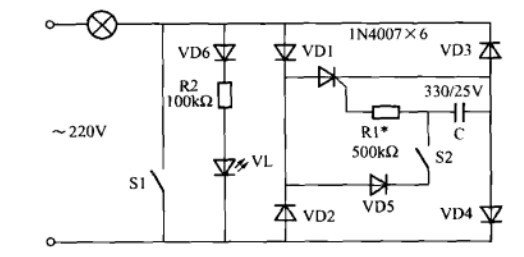

触发延时照明电路

工作原理：
这款电路中有两个开关S1和S2，其中S1为机械开关，需长时间点亮灯时按下S1，S1闭合灯亮，当S1断开灯灭。S2为触发延时开关，短时间照明是，只需按一下S2，灯就会点亮，S2松开后，灯仍会点亮一段时间，然后熄灭，实现延时功能。触发延时电路在S1闭合的情况下不工作，只有S1断开时，触发电路才会出去待命状态。此时，发光二极管亮，此灯亮主要用于夜间指示开关位置。
