监控器是一款圆孔性能突出的监控软件，仅须输入对方的IP和控制密码就能实现千里之外的远程监控。随着监控系统在商用民用的日渐普及，监控摄像机（监控摄像头）被广泛应用在各个领域，为社会治安保驾护航。视频监控摄像机广泛应用于居民住宅、楼盘别墅、商场店铺、财务室，以保治安。

以下为大家介绍一款旋转监控器电路图。

利用该电路可以监控机械零件是否旋转，其发送器采用接近开关AS。待监控的设备零件旋转时经过缝隙处切断振荡电路。

接近开关是作为可变电阻接在分压电路上的，分压电压支点处接施密特触发器，这可以使矩形波电压有陡的上沿和降低，由于存在滞环而可能出现的扰动电压，施密特触发器左边晶体管的集电极处通过RC环节（R=10k欧，C=10uF）接下一级晶体管的基极，当左边晶体管截止时下一级晶体管总是短时导通，100uF电容放电，在间歇时间充上的电压值同两放电脉冲间时间间隔长短有关。

如果此时间小于0.6s，则不会达到稳压管ZG5.6的击穿电压，末级晶体管无电流，继电器释放。

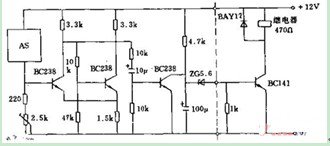

旋转监控器电路图
