一款被设计用来大幅度地降低音频数据量的MP3自动断电电路图
time : 2019-06-19 08:59 作者：凡亿pcb

MP3是一种音频压缩技术，其全称是动态影像专家压缩标准音频层面3（Moving Picture Experts Group Audio Layer III），简称为MP3。它被设计用来大幅度地降低音频数据量。利用 MPEG Audio Layer 3 的技术，将音乐以1:10 甚至 1:12 的压缩率，压缩成容量较小的文件，而对于大多数用户来说重放的音质与最初的不压缩音频相比没有明显的下降。

有时候听歌睡着了，MP3便会一直播放，直至没电。这里为大家介绍一款MP3自动断电电路图。

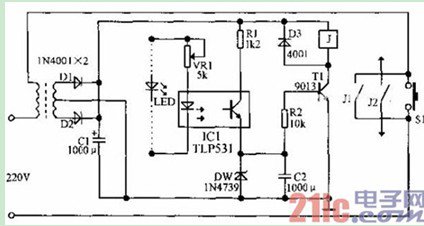

MP3自动断电电路如下图所示，将MP3音频输出线引出，用光点耦合器IC1中的光电管接音频线。有声音出现时，取代后的光电管发光，使光电三级管的阻值减小，输出的高电平经DW稳压后向T1的发射结提供正向导通电压，使T1导通，继电器吸合。电容C2的缓慢放电过程提供一种延时功能，改变C2的大小可改变延时的长短。

MP3自动断电电路图
