一款采用开关型热敏电阻可自动断电的电水壶自动断电控制器电路图
time : 2019-06-18 08:57 作者：凡亿pcb

以前经常会出现烧开水的时候有事出门，导致电水壶烧坏的问题不过现在电水壶都装有自动断电控制器。它具有水开后能自动切断电阻丝电源的功能，可避免因未及时拔掉电源造成蒸汽弥漫、开水四溢、损耗电能、引起短路、烧坏电器等问题的出现。　

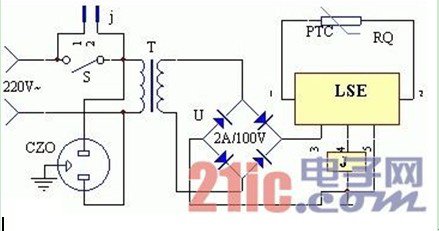

该装置的电路工作原理见图。先在电水壶上用环氧树脂沾牢一只片状正温度系数的开关型热敏电阻RQ。将RQ的两端接到LSE的①、②脚，将水壶插入电源插座CZO中，揿下电源开关S，此时由于电水壶中的水温较低，RQ的阻值较小(<50K)，故LSE的④脚输出高电平，继电器J立即吸合，常开触点j闭合，电水壶通电工作。松开手后，继电器J触点自保。

这样，一旦水沸腾(100℃)，RQ的阻值阶跃上升，远大于50K，相当于LSE的①、②脚回路断开，故LSE的④脚输出低电平，J释放，其触点j断开，彻底切断了电水壶的电源，使主人烧水后外出无后顾之忧。其中RQ应选用正温度系数的开关型热敏电阻，其居里点为100℃。

电水壶自动断电控制器电路图
