大功率电机的大功率是没有明文规定,各个领域,各个部门,各有说法,在这个地方的标准里是大功率电机,到了另一个地方说不定就算是小电机。

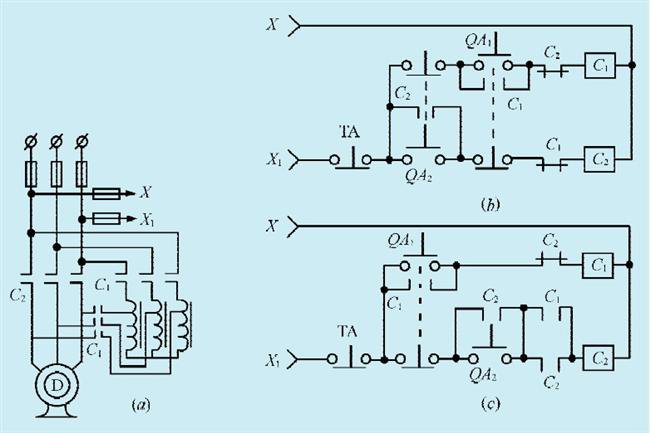

本文介绍一款在手控模式下,防误操作的大功率电机简易程序电路,电路原理如图1所示。(只绘出手动模式下的相关部分)。图(a)所示为一次电路原理;图(b)为传统的二次回典型电路;图(c)所示为改进后,带有程序强制性质的二次回路原理图。首先分析传统的二次电路的不足之处,从图(的的电路型式看,似乎是完全合理的,其工作原理大家都是熟悉的,但是在众多的操作者中,其素质各不相同,假设操作者误按了运行按钮起动设备,从图(b)的原理看,按下QA2运行按钮,即使设备设按先起动后运行的操作程序按过QA1起动钮,但是以上的误操作,完全可以使运行接触器C2进人工作吸合状态,成为直接起动、导致此时起动电流很大而损坏设备的事故。为此笔者设计了图(c)所示的电路,可以完全杜绝前事故的发生,图(c)电路工作原理:正常情况下按下起动按钮QA1,经运行接触器C2的转助常闭点,使起动接触器C1的线圈得电,C1吸合,设备进人起动状态,同时C1的转动常开点闭合,为设备进人运行状态前作准备。当电机转速到达起一运接轨转速时,再按运行按钮QA2,这时由于C1转助常开点的保持作用、运行接触器线圈C2得电吸合,运行接触器C2的吸合,完成了运行操作回路的自保持状态。同时,起动操作回路中的C2常闭点转为开路,此时起动接触器C1的线圈失电而自动完成设备的起动过程结束,设备进人了运行状态。
如果有人在使用设备用运行按钮QA2直接起动电机,由于没执行正确程序操作,起动用的接触器C1不工作,相应的C1转助常开点不闭合,故运行用的接触器C2线圈也无法得电,所以错误的执行程序,设备拒绝操作。
