一款结构简单成本低廉的输出准正弦波的逆变电源电路图
time : 2019-06-11 09:09 作者：凡亿pcb

正弦波逆变电源分为若干种，从与方波相差无几的方形波到比较接近正弦波的圆角梯形波。我们这里仅讨论方形波，这也是目前大部分市售高频逆变器能够提供的波形。

这类正弦波逆变电源可应用于笔记本电脑、电视机、组合式音响、摄像机、数码相机、打印机、各种充电器、掌电上脑、游戏机、影碟机、移动DVD、家用治疗仪等等，输出功率较大的逆变器还可以应用于小型电热器具如电吹风机、电热杯、厨房电器等等。

输出准正弦波逆变器电路的特点是结构简单、成本低廉，其电路如图所示。以下是一款输出准正弦波的逆变电源电路图。

该逆变器输人电压为13.2V的汽车蓄电池，输出电压（有效值）约有220V，其波形为阶梯基准正弦波，这样就可适用于普通串联稳压源供电的电器了。输出功率约35～50W（取决于功率管的选用）。功率输出级由一个具有4个一次绕组的变压器及4个大功率三极管及中、小功率激励管组成。控制电路则包含4块CMOS集成电路，起顺序控制作用。

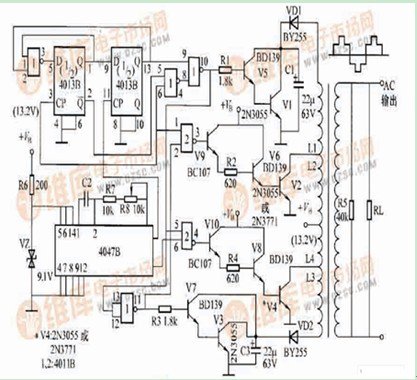

准正弦波的逆变电源电路图
