一款具有两种触发方式的音乐门铃电路的原理剖析
time : 2019-06-10 09:17 作者：凡亿pcb

这篇文章介绍的门铃电路是选用光敏晶体管和接成射随器方法的NPN晶体管以添加电路的灵敏度。因而，只需有很弱小的光线落在光敏晶体管上，晶体管就发生触发脉冲使可控硅开端导通。电路如图1所示。

电路作业原理

可控硅整流器导通时，集成电路UM66便开端宣布音乐。音乐完毕后，无电流流经可控硅整流器，所以可控硅整流器堵截，直至光线再度照在光敏晶体管上停止。
若是并行于开关S1，接人一块接触板，则只需有人接触，便给出一触发脉冲至可控硅整流器，所以又宣布音乐，因而，同一电路能够用光或接触来使其作业。按钮开关S1可使电路作业于正常状况，即按下按钮时，门铃就宣布音乐。

一款具有两种触发方法的音乐门铃电路

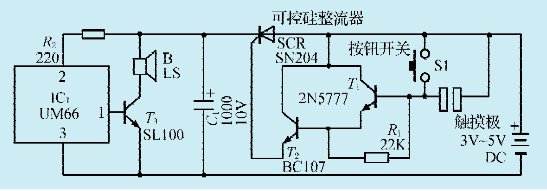

图1一款具有两种触发方法的音乐门铃电路
