电容式传感器又名电容式物位计，电容式物位计的电容检测元件工作是根据圆筒形电容器原理进行的，电容器由两个绝缘的同轴圆柱极板内电极和外电极组成。这也是电容式传感器具有使用方便，结构简单和灵敏度高，价格便宜等特点的原因之一。

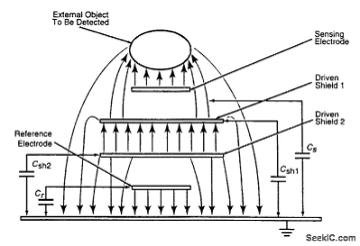

以下电路图展示了一个电容反射器式的电容近距离传感器的电场配置。它包括一个由交流电压驱动的传感电极，在电极附近形成一个电场。进入这个电场的物质将被感应电极和电接地间的电阻器上的磁场感应到。
该电容式传感器与一般电阻式、电感式等传感器相比有如下一些优点：

电容式传感器系统电路图
