TEMIC半导体公司推出一种直流负载脉宽调制（PWM）功率操控器U2352B单片IC，不只可用于高性能时钟发生器、调光器和卤素灯操控器，并且还能够应用于电池供电的各类机械东西中电机转速的操控，电路如图所示。

电路原理

U2352B选用8脚DIP或S0封装。直流电压经限流电阻R1和电解电容器C1滤波，加于IC的（8）脚（Vs）。IC(8）脚内有一个电源电压约束电路，将v8约束在6.8V。V8的导通门限电压是5.2V，关断门限电压是4.7V，电源电流IS不大于40mA。若设最低作业电压是VBMIN而。，最高电源电压为Vsma，最大电源电流是Isma，IC外部元件耗费的电流为Ix，则串联电阻R1的最大取值由下式决议：
RImaX=（Vbmin-Vsmax）/lsmax＋1x
IC(1）脚与地之间的外接电容Cosc决议IC的振动频率：
Fosc[kHz]＝55/Cosc[nF] ×Vs[V]
IC脉宽操控时钟频率可高达50kHz。
U2352B的（2）脚为操控电压输人脚。若是（1）脚上三角波电压低于（2）脚上电压，IC的输出逻辑电路将使输出级注册。调理PR2，可调理（2）脚上的操控电压，然后可经过Q1，操控直流电机转速。调理PR1，能够改动（3）脚电流监控设定点。IC内置负载电流监控器，奇妙地使用低压功率MOSFET注册电阻RDs(on）上的压降，并经过RD输至IC（5）脚，然后完成负载电流的检测与操控。IC(5）脚与（4)脚之间在内部描绘有一个电流开关（S2)，在MOSFET(Q1）注册时， S2则闭合。假设（4）脚上的电压超越（3）脚上电压设定值，IC输出级将堵塞。为使IC从头作业，需堵截电源开关S，再接通。
U2352B内置温度监控电路。只需IC结温超越140℃，IC将关断输出级，然后完成超温维护。
在IC作业电压上升和降低时间，有能够发生非可控输出脉冲，这可由IC内监控电路按捺。
负载电流也能够经过必源极串联电阻采样，此后经过一支电阻馈送到（4）脚
（此刻可删去R7，⑤脚不必）。阻尼二极管D1和功率场效应管视负载而选择。为提 高体系可靠性，在Q1的漏栅极之间还可衔接两支背靠背的稳压二极管。（王新华）

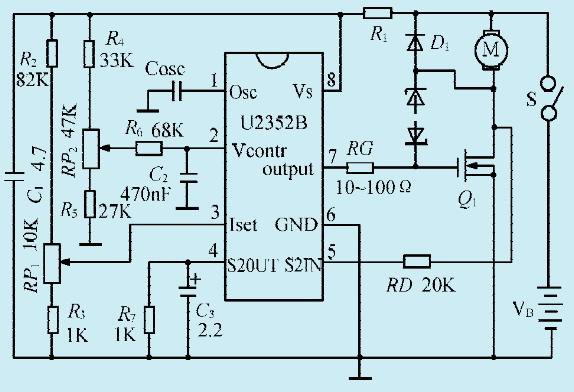

图1：一款直流电机速度操控电路
