线路板电路图分享：一款电子音乐流星电路工作原理
time : 2019-05-27 09:25 作者：凡亿pcb

捷多邦作为专业的PCB生产厂家，可生产各种PCB线路板，承接各种PCB打样，在这里分享一款我们曾制作的一款PCB板——电子音乐流星电路。
工作过程：舞起电子音乐流星，离心开关S闭合，VH5162内部振荡电路起振，⑦脚输出直流脉冲经R4使VT4导通，VL4-1、VL4-2、VL4-3发光，VT4发射极呈高电位，触发语音片播放音乐。第二个直流脉冲输出经R3去触发VT3导通，VL3-1、VL3-2、VL3-3发光，发射极电压又触发语音片．播放第二首歌曲。依次动作，反复循环，其发光二极管红、黄、绿交替闪光。

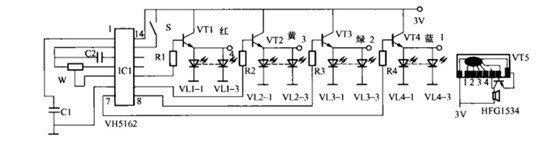

电子音乐流星电路图

电路工作原理：VH5162是双排列硬封装。脚闪烁彩灯控制集成电路，工作电压是2-5V。彩灯闪烁频率由W和C2决定。音乐片有3s和6s两种，这里采用内储存四首3s语音片，VH5162的闪频应为0.25Hz，电路中的VT1-VT4是电流放大电路，VT5是音频放大电路。
