线路板电路图分享：一款简单的流水灯电路及电路工作原理介绍
time : 2019-05-24 09:18 作者：凡亿pcb

捷多邦作为专业的PCB生产厂家，可生产各种PCB线路板，承接各种PCB打样，在这里分享一款我们曾制作的一款PCB板——最简单的流水灯电路。
流水灯电路在电路设计中是最简单的电路设计，影响流水灯快慢的因素主要为电容Cl-C3的容量，般取500-1000uF较好。

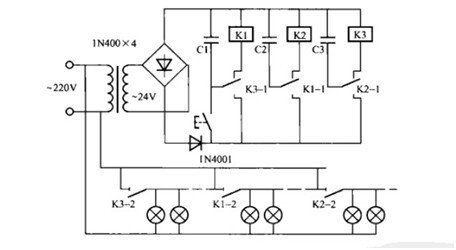

简单的流水灯电路图

最简单的流水灯电路图

电路工作原理：电源接通后，按下按钮开关，电容C1充电，继电器K1吸合，其触点Kl-1将电容C2接到电源上，电容C2也得以充电。放开开关以后，电容Cl经继电器Kl的绕组放电，在这段时间里，继电器Kl仍然保持吸合状态，然后，继电器Kl释放，通过触点K1-l将电容C2接至继电器K2的绕组，K2吸合；其触点K2-l将电容C3接到电源上，继电器K2释放时，电容C3同继电器K3连接，K3吸合，通过触点K3-1接电容Cl接至电源上进行充电。于是各继电器依次接通，借它们的第二组触点转换各灯组。
