PCB设计如何将多层板减为两层板

time : 2019-05-20 10:50       作者:凡亿pcb

导读:有朋友问小编,在不影响产品性能的情况之下,如何将多层板减为两层板,以减少成本,这里小编就来讲一讲。

  有朋友问小编,在不影响产品性能的情况之下,如何将多层板减为两层板,以减少成本,这里小编就来讲一讲。

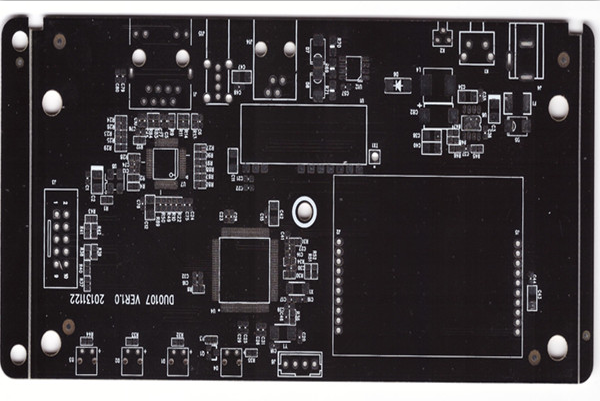

PCB设计如何将多层板减为两层板

  有的powerpcb文件不能由正常模式下减层,我告诉大家一种由多层板减为两层板的方法:

  第一步、在Setup下的板层定义中,将GND及VCC的层定义(Electrical Layer Type)为No Plane,OK退出;

  第二步、在Setup下的Pad Stacks中删除所有盲埋孔,OK退出;

  第三步、在Setup下的Display Colors中将顶层和底层关闭,只留中间两层;

  第四步、进入ECO模式;

  第五步、鼠标右键,Select Traces/Pins;

  第六步、鼠标右键,Select All;

  第七步、在setup下的Drill pairs下删除所有的钻孔对;

  第八步、菜单栏File下选择Export,保存,在ASCII OUTPUT对话框中点击SELECT All,不选PCB parameters;

  最后,powerpcb下建新文件,import刚存的那个文件即可。

  补充一下 Setup下的板层定义中的Reassign Electrical Layers里面的 3.4层要显示为NO 才可以转为两层板,如果显示为YES,表明还有网络未删除.

  降低成本是有必要的,特别需要注意的是,一定要在不影响产品性能的情况之下,才能减层,要不然一切工作都是白费的。

  以上的方法只适合powerpcb软件,其他设计PCB的软件不能用此方法。
