AltiumDesigner 设置焊盘在钢网上是否开孔的办法
time : 2019-07-13 10:24 作者：凡亿pcb

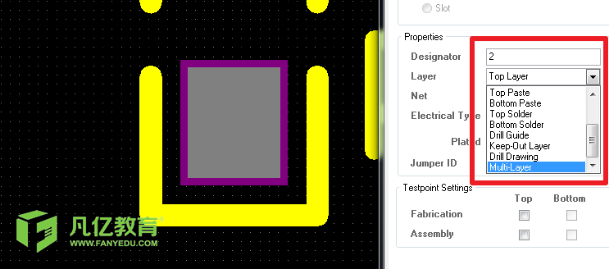

“Top Paste”层为锡膏层，也就是钢网是否开孔，可以直观看到钢网开孔位置。焊盘属性为“Multi-Layer”时，默认钢网不开孔；一般情况下插件焊盘属性为“Multi-Layer”。焊盘属性为“Top Layer”或“Bottom Layer”时，默认钢网开孔；此时一般为贴装元器件。 SMT钢网

如果单面焊盘，设计时需要开窗露铜且不想钢网开孔（禁止刷锡膏），可以如下设置：

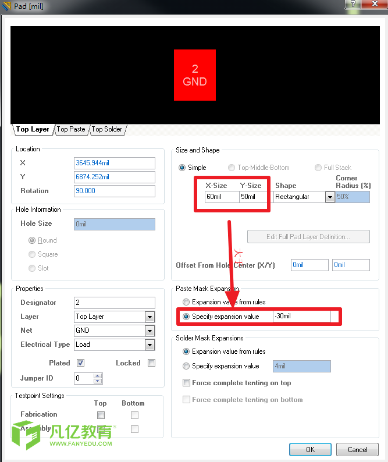

设置“Specify expansion value”小于“X-Size/Y-Size”即可。
