关于AD/Protel中如何快速实现拼版设计

time : 2018-06-09 16:24       作者:凡亿pcb

在PCB设计中我们常常用到拼版,如何做到快速拼版呢?

下面介绍下几种方法;

一、 在Altium/Protel中拼版的方式

所谓的拼版其实是把一个单板拼凑成一个大板,留有V-Cut、工艺边、邮票孔等工艺间距,放置固定孔和光学定位点。之前有很多网友的做法是吧板子完完整整的复制一遍,其实没有必要,只需要把板框按照要求复制出来即可。

下面以一个单板1拼4来演示说明

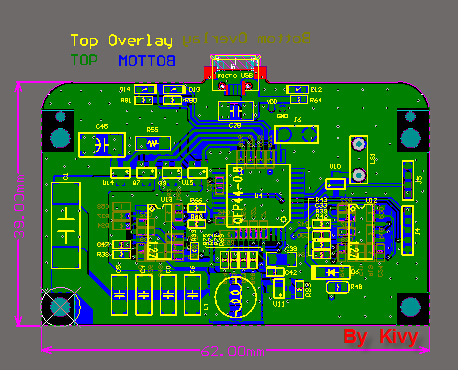

1、如图所示单板的尺寸为62*39mm

2、选中板框开始拼版,这个地方要考虑板子上面接口的方向,拼版的时候要避免接口焊上器件顶住办卡的情况!

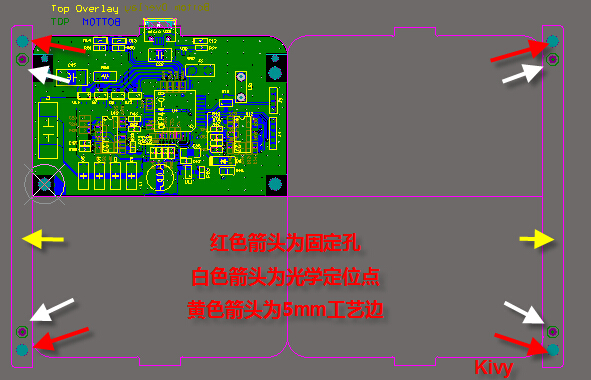

3、增加工艺边和工艺边上的固定孔和光学定位点,一般来说工艺边的宽度为5mm!固定孔的大小为直径3mm的非金属过孔。

藉此我们已经完成板卡的拼版!

PS:如果你朋友是其他软件,因为AD转换的兼容性比较强,也比较简单!你也可以转到AD中来给他拼好后,另存为一个DXF给他就好了



大家可以到论坛平台下载视频教程

关于AD中如何快速实现拼版设计教程PDF及视频教程
