在现代电子设计中，PCB（印刷电路板）是连接电子元件和实现电路功能的核心载体。随着技术的进步，自动化布线工具已经成为主流，但在某些复杂或特殊的设计场景中，飞线手工布局与布线仍然是一种不可或缺的技能。飞线，作为一种灵活的布线方式，不仅能够解决自动化工具难以处理的难题，还能为设计者提供更大的自由度和创造力。本文将深入探讨PCB设计中飞线手工布局与布线的技巧、应用场景以及其在现代设计中的价值。
飞线：PCB设计中的灵活工具

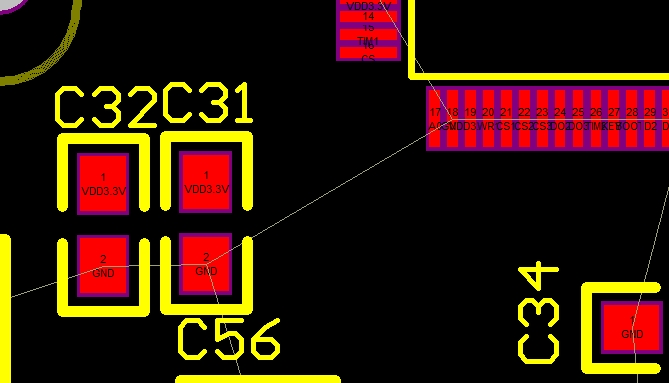

飞线，顾名思义，是一种通过手工绘制的方式在PCB设计软件中连接元件引脚的虚拟连线。它并不直接生成物理走线，而是作为一种辅助工具，帮助设计者在布局阶段快速验证连接关系，或者在布线阶段解决复杂的走线问题。飞线的灵活性在于它不受物理限制，可以随时调整，这使得它在高密度、复杂电路设计中尤为实用。
飞线的优势
快速验证连接关系
在PCB布局阶段，设计者可以通过飞线快速连接元件引脚，验证电路的连接逻辑是否正确。这种方式比直接布线更高效，尤其是在元件数量较多或连接关系复杂的场景中。
解决布线瓶颈
在高密度PCB设计中，自动化布线工具可能因空间限制或规则约束而无法完成某些走线。此时，飞线可以作为一种“桥梁”，帮助设计者手动调整走线路径，解决布线瓶颈。
优化信号完整性
飞线可以用于调整关键信号的走线长度、阻抗匹配或耦合关系，从而优化信号完整性。这种灵活性是自动化布线工具难以完全替代的。
适应复杂设计需求
在多层板设计、混合信号电路或射频电路中，飞线可以作为一种补充工具，帮助设计者实现更精细的布线策略。
飞线的局限性
尽管飞线具有诸多优势，但它也有一些局限性。例如，飞线的使用会增加设计的复杂度，可能导致布线混乱或遗漏。此外，过多的飞线可能增加生产成本，尤其是在需要手工补线的场景中。因此，设计者需要在使用飞线时权衡利弊，确保其使用是必要且高效的。
飞线手工布局与布线的实践技巧
在实际设计中，飞线的使用需要结合设计者的经验和技巧。以下是一些实用的飞线手工布局与布线技巧：
1. 明确设计目标
在开始使用飞线之前，设计者需要明确设计目标，包括电路的功能需求、信号完整性要求、电磁兼容性（EMC）约束等。这些目标将直接影响飞线的使用策略。
2. 优先处理关键信号
在复杂电路中，关键信号（如时钟信号、高速信号）的布线优先级最高。设计者可以先通过飞线连接这些信号的路径，确保它们的走线满足阻抗匹配、长度匹配等要求。
3. 利用飞线解决布线冲突
当自动化布线工具无法解决某些布线冲突时，飞线可以作为一种有效的补充工具。设计者可以通过飞线调整走线路径，避免信号之间的串扰或电磁干扰。
4. 优化飞线布局
飞线的布局应尽量简洁，避免交叉和混乱。设计者可以将飞线分组管理，按照功能模块或信号类型进行分类，以便后续布线时更容易识别和调整。
5. 结合自动化工具
飞线并非完全取代自动化布线工具，而是与其相辅相成。设计者可以在自动化布线的基础上，利用飞线优化关键部分的走线，从而实现更高效的设计。
飞线在特殊场景中的应用
飞线的灵活性使其在某些特殊场景中具有独特的优势。以下是一些典型的应用场景：
1. 高密度PCB设计
在高密度PCB设计中，元件之间的空间非常有限，自动化布线工具可能无法完成某些走线。此时，飞线可以作为一种“手工干预”的手段，帮助设计者完成复杂的布线任务。
2. 混合信号电路
在混合信号电路中，模拟信号和数字信号需要严格隔离，以避免相互干扰。飞线可以用于调整信号路径，确保模拟信号和数字信号的走线满足隔离要求。
3. 射频电路设计
射频电路对信号完整性和电磁兼容性要求极高。飞线可以用于优化射频信号的走线长度、阻抗匹配以及屏蔽设计，从而提高电路性能。
4. 电路板修改与调试
在电路板的修改和调试阶段，飞线可以作为一种快速验证工具。设计者可以通过飞线调整连接关系，验证修改后的电路是否满足功能需求。
飞线手工布局与布线的注意事项
尽管飞线具有诸多优势，但在实际使用中仍需注意以下几点：
避免过度依赖飞线
飞线的使用应以必要为原则，过多的飞线可能导致设计复杂度增加，甚至影响生产效率。
确保飞线的可制造性
在设计阶段，设计者需要考虑飞线的可制造性，确保其在生产过程中能够被准确实现。例如，飞线的宽度、间距等参数需要符合制造工艺的要求。
验证飞线的连接关系
在使用飞线之前，设计者需要仔细验证其连接关系，确保没有遗漏或错误。这可以通过电路仿真或网表检查来完成。
优化飞线的布局
飞线的布局应尽量简洁，避免交叉和混乱。设计者可以利用分组管理、颜色区分等方法，提高飞线的可读性和可维护性。
飞线的未来趋势
随着电子设计技术的不断发展，飞线的使用方式也在不断演变。未来，飞线可能会与更先进的设计工具结合，例如人工智能辅助布线、虚拟现实设计等。这些技术将使飞线的使用更加高效和智能，同时保留其灵活性和创造力。
结语
飞线手工布局与布线是PCB设计中的一项重要技能，它不仅能够解决自动化工具难以处理的复杂问题，还能为设计者提供更大的自由度和创造力。在现代电子设计中，飞线的价值在于其灵活性和适应性，尤其是在高密度、复杂电路和特殊应用场景中。然而，飞线的使用需要设计者的经验和技巧，只有在合理使用的情况下，才能真正发挥其优势。未来，随着技术的进步，飞线的应用方式将更加多样化，为电子设计带来更多的可能性。
