高速高密度外包代画PCB设计布局
time : 2022-08-10 10:15 作者：凡亿pcb

PCB代画设计工程师在导入设计数据后，就要开始PCB布局设计。布局的好坏往往决定着单板的成败。那些年我们遇到的布局问题有哪些呢？布局好了，发现没有空间打过孔？多出来的滤波电容放在BGA周围，划分电源时交叉了，好痛苦？

总是不好连线，总会出现交叉，又要再调整一次布局。

第一，快速模块化

模块化是高速PCB布局常用的一种方法，根据原理图把一个个小功能模块布好后再往板内整体布局

确定的模块可以优先做，比如DDR、电源模块等，或者复用其他单板上的模块

模块尽量做成规则的形状，比如正方形或者长方（有利于布局，也有利于后期调整，甚至改版设计的调整）

模块当做一个整体来考虑，理清其输入输出

对模块大小有一个整体的把握，要充分利用模块间的空间

分清主次，需要特殊处理的地方要提前考虑

第二，分区布局

第三，整体预布局

重点：我们需要对单板有个整体的把握，找个方向

PCB设计整体预布可以不受板框大小限制，可以忽略DRC等。做完模块后就应该对各个模块有总体的了解，预布局调整过程中不用看原理图应该知道哪一块是属于电源的，哪里一块是DDR的，哪一块是接口的.

第四，模块化布局

1.电源

电源是否稳定可靠是产品设计成功的关键因素之一。

首先应理清整板的电源流向，电源输入插座通常应设置在板的角落。

接下来，对各开关电源转换模块进行预布局工作。

需要理清：

输入，输出，地，采样或反馈。

开关电源预布

先按照datasheet推荐或原理图进行预布，

然后再根据具体情况压缩空间。

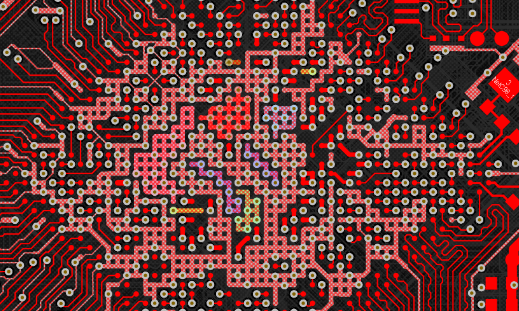

提前Fanout规划布线通道

BGA滤波电容放置：

从里到外依次放置

先摆十字通道，再摆其它PLL电源

大电容均匀放四周或者放电源通道上

多出的电容在BGA外围一圈放置。

第五、布局优化

理清楚方向后就开始着手优化调整

在空间比较充裕的单板上，往往我们把模块做好了，一般都能放进去板框里面。而在做高密度板时，却发现做好的模块没有足够的空间放置，总有一些地方存在冲突，不得不重新调整一次，这样有时候会重复很多无用功。在优化模块的时候我们就要先评估一下能否放的进去预定区域

优化模块布局原则：预估空间，合理分配！
