PCB设计文件中的字母代表什么意思
time : 2022-05-09 10:04 作者：凡亿pcb

PCB中的R5是指电阻，在电路图里有很多电阻，按序号排，R1，R2？...(前面的“R”泛指电阻；后面的阿拉伯数字是元器件；这里是电阻)的序位号。很多板子上元器件位号会出现很多，有的电路板我们可以看到R50/R80的就是这个电阻在这款电路板的序号)PCB中的C5是指电容，电源输入端抗干扰电容(同样前面的“C”泛指电容；后面的阿拉伯数字是元器件(这里是电容)的序位号。

每个字母都代表着不同单词，每个单词又是这个部件的名称。

以下是我们PCB线路板上常见的一些字母表示的含义：

R代表电阻 C代表电容

RP代表排阻 U一般代表集成电路芯片

Q三极管 D二极管

IC代表集成电路 DB整流桥

LED发光二极管 J跳线或排插

F保险丝 L为电感

Y表示晶振(晶体) CN为连接器

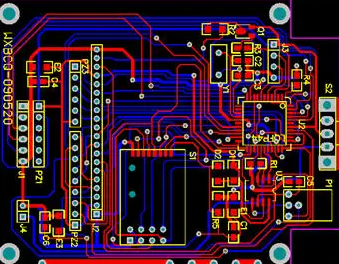

通常PCB线路板设计上的字符位号以电阻、电容居多，尤其多层板或者板子尺寸比较大，元器件多的板子，有的板子我们甚至可以看到R200、C300的位号，这说明一片板子上有几百开电阻或者电容(当然这其中的阻容值有些是相同的有些又不同)。位号是元器件的安放位置，以方便焊接元器件(比如设计时需要将一个特定参数的电阻元件放在线路的指定位置，就需要对这个位置编号，如R1)。一个PCB有很多位号电容的,电阻的,电感的、二极管的、三极管的、还有晶振的、LED灯的、保险丝等等(贴片插件都有)。

同一款电路板中同一个位号字符只能出现一次，每个位号有自己固定的位置。打比方说：一个PCB中出现两个R5的位号，尤其是电阻阻值不同的情况下，SMT上机器贴片时就容易贴错。之前就有客户画的PCB中出现2个相同的位号字符，导致焊接错位置。
