凡亿电路PCBA加工厂生产线的类型与设备组成

time : 2022-04-27 09:25       作者:凡亿pcb

PCBA加工厂的生产线由很多的生产设备组成,每个生产设备的工作都不一样,但是每个设备最终的目标都是印刷电路板。smt贴片的生产设备具有全自动、高精度、高速度、高效益等特点。一个完整高效的PCBA加工厂产线主要包含哪些设备呢?通常PCBA加工厂生产线主要生产设备包括锡膏印刷机、点胶机、贴片机、回流焊和波峰焊接机,辅助设备有检测AOI设备、X-RAY设备、SPI设备、返修设备、清洗设备、干燥设备和物料储存设备等等。

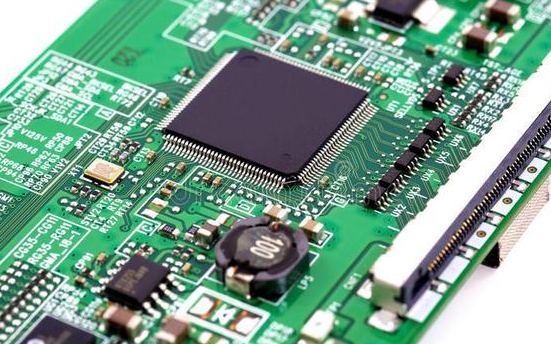

PCBA生产
另外根据自动化程度、生产规模和生产属性的不同,我们也可以把生产线分为以下几个类型:按照自动化程度分类:可分为全自动生产线和半自动生产线。全自动生产线是指整条生产线的设备都是全自动设备,通过自动上板机、缓冲带和自动下板机将所有生产设备连成一条自动线。半自动生产线是指主要生产设备没有连接起来或没有完全连接起来,印刷机是半自动的,需要人工印刷或者人工装卸印制电路板。
按照生产线的规模大小分类:印刷电路板的生产线可分为大型、中型和小型生产线。大型生产线具有较大的生产能力,一条大型单面生产线上的贴片机由一台泛用机和多台高速机组成。中、小型生产线主要适合于研究所和中小企业,满足多品种、中小批量或单一品种。中、小批量的生产任务可以使用全自动生产线或半自动生产线。按照生产产品的不同分类:印刷电路板的生产线可分为单生产线和双生产线。印刷电路板的单生产线由印刷机、贴片机、回流炉、测试设备等自动表面组装设备组成,主要用于只在PCB单面组装SMC/SMD的产品。
印刷电路板双生产线由两条印刷电路板单生产线组成,这两条印刷电路板单生产线可以独立存在,也可串联组成,主要用于在PCB双面组装SMC/SMD的产品。当我们需要smt贴片加工或者是需要寻找PCBA加工厂的时候我们需要根据自身的实际需要和不同生产厂家的定位去甄选合适自己的PCBA加工厂。
