点阵板（万能电路板/洞洞板）是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。比如在学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
焊接前的准备
在焊接点阵板之前你需要准备足够的细导线用于走线。细导线分为单股的和多股的（上图右）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
点阵板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。同样，焊锡丝也不能太粗，建议选择线径为0.5～1mm的。
手工焊接操作的基本步骤：

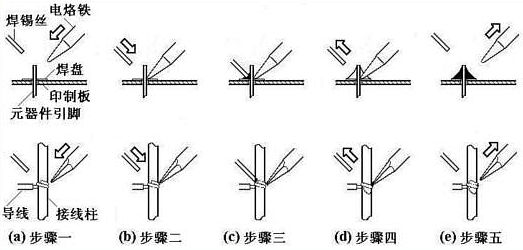

掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。正确的手工焊接操作过程可以分成五个步骤：
⑴ 步骤一：准备施焊（图(a)）
左手拿焊丝，右手握烙铁，进入备焊状态。要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
⑵ 步骤二：加热焊件（图(b)）
烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。例如，图(b)中的导线与接线柱、元器件引线与焊盘要同时均匀受热。
⑶ 步骤三：送入焊丝（图(c)）
焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。注意：不要把焊锡丝送到烙铁头上！
⑷ 步骤四：移开焊丝（图(d)）
当焊丝熔化一定量后，立即向左上45°方向移开焊丝。
⑸ 步骤五：移开烙铁（图(e)）
焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。从第三步开始到第五步结束，时间大约也是1～2秒。
焊接注意要点：
⑴ 保持烙铁头的清洁
⑵ 靠增加接触面积来加快传热
⑶ 加热要靠焊锡桥
⑷ 烙铁撤离有讲究

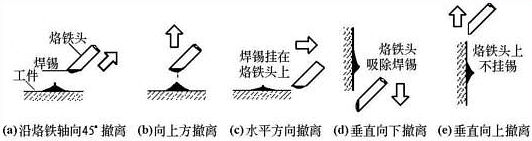

烙铁的撤离要及时，而且撤离时的角度和方向与焊点的形成有关。图5.18所示为烙铁不同的撤离方向对焊点锡量的影响。
⑸ 在焊锡凝固之前不能动
⑹ 焊锡用量要适中
⑺ 焊剂用量要适中
⑻ 不要使用烙铁头作为运送焊锡的工具

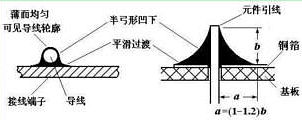

理想焊点的外观：
① 形状为近似圆锥而表面稍微凹陷，呈漫坡状，以焊接导线为中心，对称成裙形展开。虚焊点的表面往往向外凸出，可以鉴别出来。
② 焊点上，焊料的连接面呈凹形自然过渡，焊锡和焊件的交界处平滑，接触角尽可能小。
③ 表面平滑，有金属光泽。
④ 无裂纹、针孔、夹渣。
点阵板的焊接方法：
对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。这种方法是边焊接边规划，无序中体现着有序，效率较高。但由于初学者缺乏经验，所以不太适合用这种方法，初学者可以先在纸上做好初步的布局，然后用铅笔画到洞洞板正面（元件面），继而也可以将走线也规划出来，方便自己焊接。
对于点阵板的焊接方法，一般是利用前面提到的细导线进行飞线连接，飞线连接没有太大的技巧，但尽量做到水平和竖直走线，整洁清晰。现在网上流行一种方法叫锡接走线法工艺不错，性能也稳定，但比较浪费锡。纯粹的锡接走线难度较高，受到锡丝、个人焊接工艺等各方面的影响。如果先拉一根细铜丝，再随着细铜丝进行拖焊，则简单许多。洞洞板的焊接方法是很灵活的，因人而异，找到适合自己的方法即可。
