在大家的认知中，肯定知道SMD光源，其实我们所说的COB光源就是SMD光源的升级版，那么您一定会问，升级了哪些呢，下面小编就来告诉你什么是cob光源，SMD光源和COB光源的区别。
COB光源是指芯片直接在整个基板上进行邦定封装，即在里基板上把N个芯片继承集成在一起进行封装。主要用来解决小功率芯片制造大功率LED灯问题，可以分散芯片散热，提高光效，同时改善LED灯的眩光效应。COB光通量密度高，眩光少光柔和，发出来的是一个均匀分布的光面。
COB光源是在LED芯片直接贴在高反光率的镜面金属基板上的高光效集成面光源技术，此技术剔除了支架概念，无电镀、无回流焊、无贴片工序，因此工序减少近三分之一，成本也节约了三分之一。
COB光源可以简单理解为高功率集成面光源，可以根据产品外形结构设计光源的出光面积和外形尺寸。
电性稳定，电路设计、光学设计、散热设计科学合理；
采用热沉工艺技术，保证LED具有业界领先的热流明维持率（95%）。
便于产品的二次光学配套，提高照明质量。
高显色、发光均匀、无光斑、健康环保。
安装简单，使用方便，降低灯具设计难度，节约灯具加工及后续维护成本。

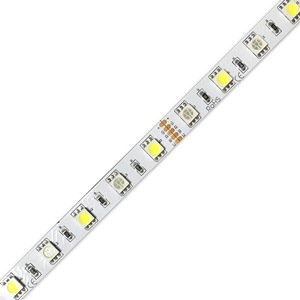

SMD LED就是表面贴装发光二极管的意思，SMD贴片有助于生产效率提高， 以及不同设施应用。是一种固态的半导体器件，它可以直接把电转化为光。它的电压为1.9-3.2V，红光、黄光电压最低，LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个P-N结。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
传统的LED：“LED光源分立器件→MCPCB光源模组→LED灯具”，主要是由于没有现成合适的核心光源组件而采取的做法，不但耗工费时，而且成本较高。
COB封装“COB光源模块→LED灯具”，可将多颗芯片直接封装在金属基印刷电路板MCPCB，通过基板直接散热，节省LED的一次封装成本、光引擎模组制作成本和二次配光成本。在性能上，通过合理的设计和微透镜模造，COB光源模块可以有效地避免分立光源器件组合存在的点光、眩光等弊端；还可以通过加入适当的红色芯片组合，在不明显降低光源效率和寿命的前提下，有效地提高光源的显色性。
生产制造效率优势
COB封装在生产流程上和传统SMD生产流程基本相同，在固晶，焊线流程上和SMD封装效率基本相当，但是在点胶，分离，分光，包装上，COB封装的效率，要比SMD类产品高出很多，传统SMD封装人工和制造费用大概占物料成本的15%，COB封装人工和制造费用大概占物料成本的10%，采用COB封装，人工和制造费用可节省5%。
