UPS电路板的原理与设计

time : 2019-06-11 14:19       作者:凡亿pcb

本文将以centralion的两款机型—Blazer600、RielloTower1100为例,试图系统讲述工频方波机和高频弦波机的工作原理与研发设计。所依据UPS电路板线路图为:BLAZER MODULE MAIN 600VA/120V(711-C41000-04)、PSDR 7151(1000VA/120V)CENTRALION(710-15297-02)。

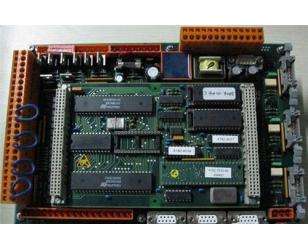

UPS电路板
UPS电路板概述
先介绍一下UPS电路板的分类、工作方式和术语。
1.UPS电路板分类
⑴后备式(off line)方波输出UPS电源:其单机输出功率为400~2000VA左右。当市电在162~268V、45Hz~55Hz的范围内,它向load提供经变压器抽头处理过的一般市电电源,此时inverter处于自动关机状态。当市电电压低于162V或高于268V±5%、频率低于45Hz或高于55Hz±1Hz(发电机的频率范围更宽)时,它向用户提供具有稳压输出特性的50Hz方波电源。
⑵后备式(off line)弦波输出UPS电源:其单机输出功率为500~3000VA左右。当市电在160~281V、45Hz~55Hz的范围内,它向load提供经变压器抽头处理过的一般市电电源,此时inverter处于自动关机状态。当市电电压低于160V或高于281V±4%、频率低于45Hz或高于55Hz±1Hz(发电机的频率范围更宽)时,它向用户提供具有稳压输出特性的50Hz弦波电源。
⑶在线式(on line)UPS电路板:其单机输出功率为0.7~1500kVA。当用户在采用多机“冗余”并机配置方案时,可将数台至数十台具有相同输出功率和相同型号的UPS电源直接并机而形成7000~8000kVA的大型UPS供电系统。在线式UPS向用户提供高质量的纯净正弦波电源。
还有两类非centralion/phoenixtec主流产品
⑷在线互动式(interactive)UPS电源:其单机输出功率为0.7~20kVA。当市电电压在180~240V的范围内,它经由一条传输电缆所组成的交流旁路直接向load提供市电电源。当市电电压在150~180V或240~276V范围内,它经由变压器抽头调压处理电路所组成的交流调压器向用户提供197~250V的市电电源。仅仅当市电电源的电压低于150V或高于276V时,它才向用户提供真正的inverter正弦波电源。也称为准在线式UPS。
⑸Delta变换型UPS电源:其单机输出功率为10~480kVA。当市电电源满足电压波动≤±15%,频率波动≤±3Hz时,由Delta变换器所提供的幅度不超过15%的inverter额定输出电压的补偿电源经串联在主供电电路中的补偿变压器与输入电源共同构成串联稳压电源。当输入电源不在上述电压和频率范围内,由主变换器(不带inverter输出隔离变压器)向用户提供正弦波的电源。
GB/T14715-93 按照输出容量的分类:3kVA以下的属微型UPS,3~10kVA属小型UPS,10~100kVA属中型UPS,100kVA以上才是大型UPS。
2.UPS电路板工作方式
何谓工频机?何谓高频机?
Converter、inverter的功率管、变压器工作频率是多少,以它来判断!频率>20KHz的就为高频机,若频率等于50Hz就称为工频机。而不管AVR、charger部分如何。
工频机的特点:较笨重的工频变压器,优点:一般认为可靠性高。
高频机的特点:较小的高频变压器,优点:体积小、重量轻、成本低。
反过来就变成了各自的缺点。
3.术语—专有名词
UPS:Uninterruptible Power System(or Supply),在电网停电时提供交流电源的设备?IEC62040-3 GB/T7260.3-2003 变流器、开关和储能装置(如蓄电池)组合构成的,在输入电源故障时,用以维持负载电力连续性的电源设备。
SPS:Switching Power Supply
SMR:Switching Mode Rectifier习惯于指通信电源
converter:变流器  电力电子变换的运行单元,包含一个或几个电子阀器件、变压器,必要时还有滤波器和辅助装置(如有)。
rectifier:整流器  用于整流的AC/DC变流器。
inverter:DC/AC,将直流电转换成交流电的变换器。
AVR:Auto. Voltage Regulate
PFC:Power Factor Correct
冷启动:指在没有市电时启动UPS。
UPS电路板线性负载:linear load 当施加可变正弦电压时,其负载阻抗参数(Z)恒定为常数的那种负载。
UPS电路板非线性负载:non-linear load 负载阻抗参数(Z)不总为恒定常数,随诸如电压或时间等其他参数而变化的那种负载。有两种含义:①负载中包含有电感性或电容性负载
