Hi3531DV100定制开发板

产品参数

产品名称：Hi3531DV100定制开发板
产品板材：
产品工艺：
应用领域：

产品介绍

Hi3531DV200处理器核心采用大小核架构，处理核心由ARM Cortex A9 双核@1.4GHz组成，处理性能强悍。

Hi3531DV100定制开发板提供4K@30 HDMI输入、4K@30 HDMI输入、4K@30输出、1080P@60输出、1080P SDI 输入、1080P DVI 输入、 USB3.0、USB2.0、SATA、2路10M/100M/1000网络、RS232、RS485、GPIO等丰富外围接口。

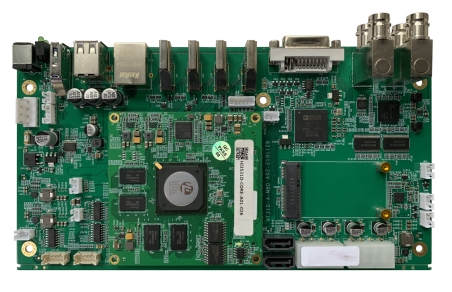

2.产品外观

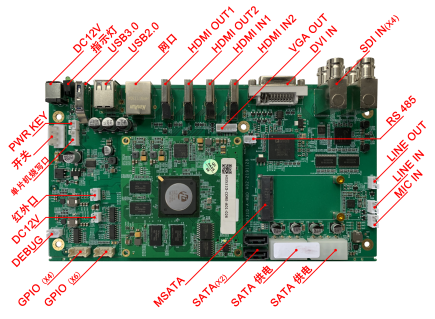

HT-3531D主板-正面图

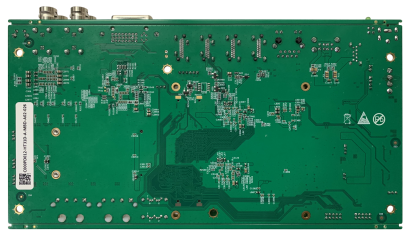

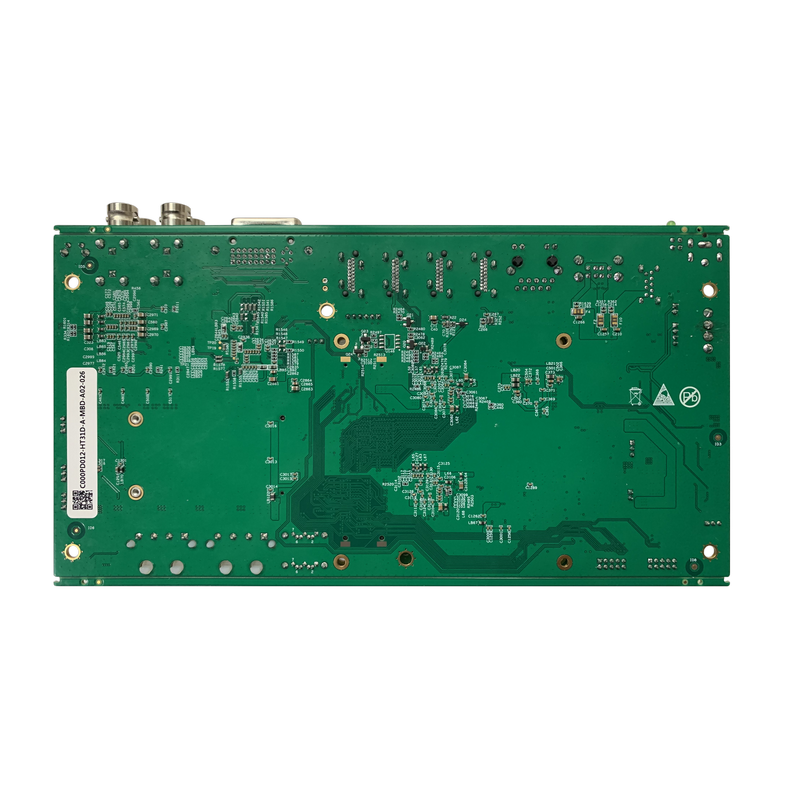

Hi3531DV100定制开发-背面图

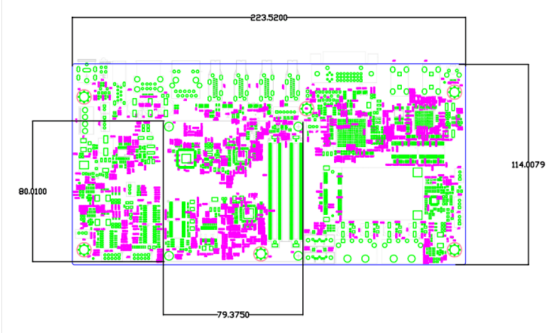

Hi3531DV100定制开发-机械尺寸图

2、资源描述

调试口引脚说明（RS232）：

3、硬件规格参数

项目	类型	型号参数	说明
核心配置	处理器	Hi3531DV100	MPU	ARM Cortex A9 双核@1.4GHz
	存储	内存	DDR	DDR3*4 2GB
		存储	SPI Nand	2Gb
			SPI NOR	32M
	连接器	BTB连接器	间距0.5mm，220Pin
板载功能接口	电源	电源输入	DV12V/2A
	视频输出	HDMI	原生HDMI2.0接口
	以太网	J5-RJ45	1000M/100M/10M
	硬盘存储	CON1-SATA	SATA 6Gbps
	视频输入	7	2HDMI(4k30),1DVI,4*SDI
	视频输出	2	1HDMI(4k30),1HDMI(1080P)
	音频	1	I2S数字接口
	以太网	1	千兆(板载)
	I2C	2
	SPI	1
	485	1	Uart1
	USB2.0	2
	USB3.0	1
	GPIO	若干	复用IO
	SATA	2	SATA3.0 (板载)
	其它IO	8
工作环境	操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）
