一款可用来检查鼠笼氆转子铸铝条是否有断条故障的电机短路测试仪电路图

time : 2019-10-09 09:18       作者:凡亿pcb



电机短路测试仪,不仅能用来准确测试电动机、发电机绕组单匝以上的短路故障.还能用来检查鼠笼氆转子铸铝条是否有断条故障。并可在重绕电机绕组时,一边下线一边测试.避免操作不当形成短路后未能及时发现而前功尽弃。

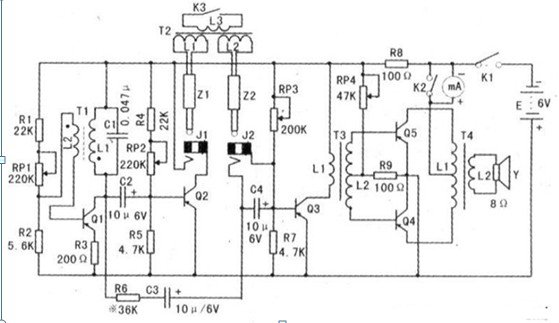

以下为一款电机短路测试仪电路图。



电路中的R6C3组成正反馈电路。它的作用足将检测变压器中绕组I2中感应到的微弱音频信号电压反馈到Q2基极进行再放大,适当选择R6的数值可以调节测试仪的检测灵敏度。图中RPI为振荡器I:作电流调节nI变电阻,在电路制作完成后,将检测变压器铁心接触某其它变压嚣铁心,使主磁路接通。



电机短路测试仪电路图

电机短路测试仪电路图
