一款用来间接测量能转换成光量的光敏器件实现光电报警的实验电路图-凡亿PCB

光敏器件又称光电敏感器。采用光、电技术能实现无接触、远距离、快速和精确测量，因此半导体光敏元件还常用来间接测量能转换成光量的其他物理或化学量。半导体光敏元件按光电效应的不同而分为光导型和光生伏打型（见光电式传感器）。光导型即光敏电阻，是一种半导体均质结构。

常见的光敏器件有光敏电阻、光电二极管、光电三极管、光耦等。本实验中使用了光电二极管和光电三极管。

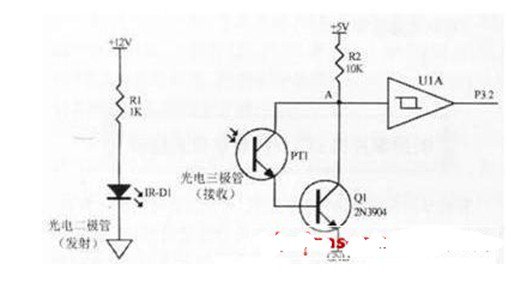

以下为一款用光敏器件实现光电报警的实验电路图。

三极管Q1的作用是增加光电三极管接收的灵敏度，UIA是施密特反相器，作用是对A点的电平进行整形，保证送到单片机P3.2口的电平只能是OV或+5V，我们将接收管电路安装在发射电路对面的墙壁上，调节光电三极管的位置使它正对发射光电二极管的位置。

光电二极管和光电三极管都是两条引脚的元件，光电三极管没有基极引出脚，它们的外形与LED相似。光电二极管分为发射管和接收管;光电三极管一般用于接收，但它的接收灵敏度比光电二极管高得多。

光电报警的实验电路图
