time : 2019-10-21 09:19 作者：凡亿pcb
电池充电器是电动车、电动工具、电玩、笔记本、数码及小型便携式电子设备及电子电器所用可充电电池充电用电子设备，一般由外壳、电源转换部分、充电检测部分、充电保护部分等组成。

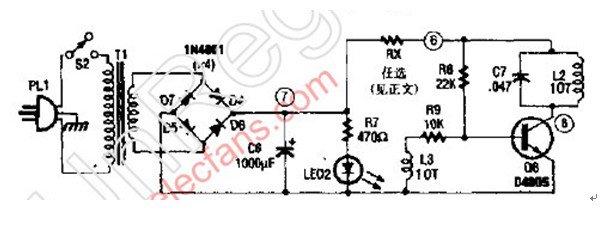

以下为一款RF型电池充电器电路图。
这种类型的充电器把RF电压从L2耦合到外部电动势感应线圈。该感应线圈连接到整流器和被充电的电池是。这种工作原理很便利。因为它不要求电线或接点、L2用10T 24线或接点。L3用10T36线绕制。这两个线圈均安装在1英寸1/4英寸的铁氧体棒上。
其输出类型为纯直流或脉动直流。按连接方式可分为插墙式和桌面式。按所充电电池的类型又可分为镍镉电池充电器、镍氢电池充电器、镍锌电池充电器、铅酸电池充电器、锂电池充电器等。按充电器的功能又可分为专用充电器和通用充电器。
RF型电池充电器电路图
