一款与四线电阻触摸屏直接通过自身的I/O口连接的四线电阻触摸屏的接口电路图

time : 2019-10-14 09:11       作者:凡亿pcb



STM32F103F103与四线电阻触摸屏直接通过自身的I/O口连接,实现触摸屏控制器功能。



其中PA8PA9PA10 PA11分别作为四个三极管的控制端,通过控制三极管通断,来控制四线触摸屏的 Y+Y-X+X-.PA1,PA2是两个A/D转换通道,分别连接 Y+X+用于计算触摸点的X Y坐标。



PA3连接内部中断用于检测触摸屏是否有触摸动作。触摸屏平时运行时,令PA8PA9PA11输出0,PA10=1,即只让VT2导通。



当有触摸动作时,D1导通给PA3一个中断信号,STM32F103接收到中断请求后立即置PA8=1,导通VT1,这样在Y+Y-方向上就加上电压,同时 启动A/D转换通道PA2,通过输入X+上电压计算出触摸点的Y坐标,然后同理令PA8PA100,PA9PA111,启动A/D转换通道 PA1,通过输入Y+上电压计算出触摸点X的坐标。

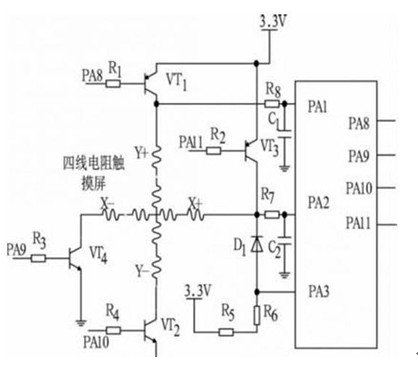

四线电阻触摸屏的接口电路图

四线电阻触摸屏的接口电路图
