腐蚀线路板 图

腐蚀线路板

腐蚀线路板的方法

腐蚀线路板一般都会用到腐蚀液，但是用腐蚀液也有一定的步骤和讲究，下面我们就一起来看一看腐蚀液的一些使用的方法和注意事项。

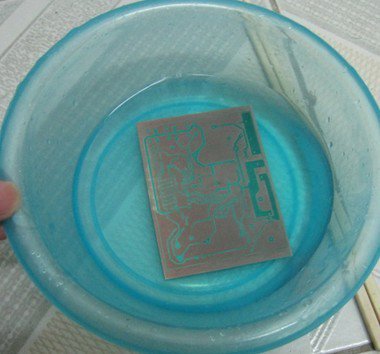

腐蚀液一般用三氯化铁加水配置而成，三氯化铁为土黄色固体，也易于吸收空气中的水份，所以应密封保存。配置三氯化铁溶液时一般是用40%的三氯化铁和60%的水，当然三氯化铁多些，或者用温水（不是热水，以防油漆脱落）可使反应速度快些注意三氯化铁具有一定的腐蚀性，最好不要弄在皮肤上和衣服上（很难洗：-（反应的容器用廉价的塑料盆，放得下电路板的就好。腐蚀是从边缘开始的，当未描油漆的铜箔被腐蚀完后应该及时取出电路板，以防油漆脱落后腐蚀掉有用的线路。这时用清水冲洗，顺便用竹片等物刮去油漆（这时油漆从液体里出来，比较容易去除）。若不易刮，用热水冲一下就好了。然后擦干，用砂纸打磨干净，就露出了闪亮的铜箔，一张印刷电路板就做好了。为了保存成果，Bitbaby通常会用松香溶液涂一遍打磨好的电路板，既可以助焊，又可以防止氧。

腐蚀电路的应急处理方法

腐蚀电路板的过程中难免会遇到一些问题，这时候我们就需要有一些应急的处理方法，下面我就来介绍一下腐蚀电路时的一些应急处理方法：

1. 泄漏应急处理 隔离泄漏污染区，周围设警告标志，建议应急处理人员戴好防毒面具，穿化学防护服。不要直接接触泄漏物，避免扬尘，收集运至废物处理场所处置。使其溶于a.水、b.酸、或c.氧化成水溶液状态，再加硫化物发生沉淀反应，然后废弃。也可以用大量水冲洗，经稀释的洗水放入废水系统。如大量泄漏，收集回收或无害处理后废弃。
2. 防护措施 呼吸系统防护：可能接触其粉尘时，应该佩带防尘口罩。必要时佩带防毒面具。 眼睛防护：戴化学安全防护眼镜。 防护服：穿工作服(防腐材料制作)。 手防护：戴橡皮手套。 其它：工作后，淋浴更衣。单独存放被毒物污染的衣服，洗后再用。保持良好的卫生习惯。
3. 急救措施皮肤接触：立即用水冲洗至少15分钟。若有灼伤，就医治疗。 眼睛接触：立即提起眼睑，用流动清水或生理盐水冲洗至少15分钟。就医。 吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。必要时进行人工呼吸。就医。 食入：患者清醒时立即漱口，给饮牛奶或蛋清。就医。 灭火方法：雾状水、火场周围可用的灭火介质。

当然这只是一部分的应急处理方法，不是所有的方法，其余的措施就需要大家在日常生活中总结了。

腐蚀电路板注意事项

腐蚀电路板相对而言是有一定的危险性的，所以在腐蚀的过程中我们应该注意一些事情，这些事情虽然小，但是却是不容忽视的，下面我们就通过三个方面来说说腐蚀线路板时要主要的事项。

1. 板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线（conductor pattern）或称布线，并用来提供PCB上零件的电路连接。
2. 为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上。在最基本的PCB（单面板）上，零件都集中在其中一面，导线则都集中在另一面。这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的。因为如此，PCB的正反面分别被称为零件面（Component Side）与焊接面（Solder Side）。
3. 如果PCB上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装时会用到插座（Socket）。由于插座是直接焊在板子上的，零件可以任意的拆装。下面看到的是ZIF（Zero Insertion Force，零拨插力式）插座，它可以让零件（这里指的是CPU）可以轻松插进插座，也可以拆下来。插座旁的固定杆，可以在您插进零件后将其固定。

同样的，腐蚀电路板要注意的事情还有很多，这里也不一一列举，希望大家在日常生活中能自我总结。
