一款通过电脑和中控对设备进行控制的汽车电源控制器电路图

time : 2019-07-15 08:45       作者:凡亿pcb



电源控制器可以发送RS-232RS-485代码,用电脑和中控对设备进行控制,如设备开关,投影机延时关机,电动屏幕、电动窗帘、电动吊架的升降控制等。



以下为一款汽车电源控制器电路图。



由于该电源控制器是通过车辆的附属开关提供电源电压的,因此只有当点火钥匙接通时负载才能得到供电,利用办个双触发器集成CD4013。通过一个瞬间按钮可以控制电流高达10A的负载。该电路是针对汽车电源控制需要设计的,但它也能用于其他应用场合。



该电路图开关量控制,可级连到16台 设备表面带绿色电源指示和红色继电器开关指示灯具有手动和中控同时管理功能,设备接线方便,安装时只需要打开小的接线盒外壳就可以接线和调ID码,无须打开整个表面外壳。

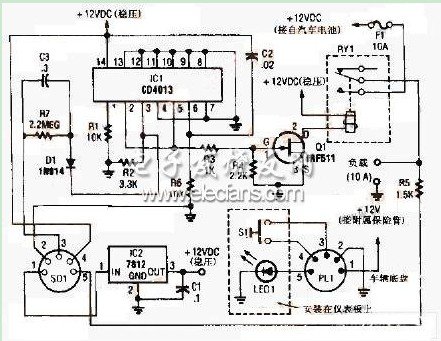

汽车电源控制器电路图

汽车电源控制器电路图
