一款可以实现电网停电后的自动照明的光敏电阻光控升压电路图

time : 2019-06-27 08:49       作者:凡亿pcb



光敏电阻又称光导管,常用的制作材料为硫化镉,另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下,其阻值迅速减小的特性。



这是由于光照产生的载流子都参与导电,在外加电场的作用下作漂移运动,电子奔向电源的正极,空穴奔向电源的负极,从而使光敏电阻器的阻值迅速下降。



电路常用于应急自动照明灯。当电网突然停电,光敏电阻器RL就会因失去灯光光照而呈高阻状态,使TWH8751集成电路的2脚处于低电位,由TWH8751等组成的振荡电路工作,其4脚输出一系列脉冲电流,经变压器T升压后,点燃日光灯管EL,实现了电网停电后的自动照明。

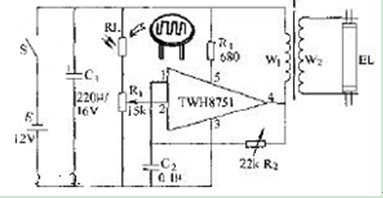

如图所示是一款光敏电阻光控升压电路图。



光敏电阻光控升压电路图

光敏电阻光控升压电路图
