一款目前最常用的为大规模集成电路型成的时间继电器电路图-凡亿PCB

时间继电器是指当加入输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。

同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。

目前最常用的为大规模集成电路型成的时间继电器，它是利用阻容原理来实现延时动作。在交流电路中往往采用变压器来降压，集成电路做为核心器件，其输出采用小型电磁继电器，使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多，产品的定时精度及可控性也提高很多。

这里为大家介绍一款常用的时间继电器电路图。

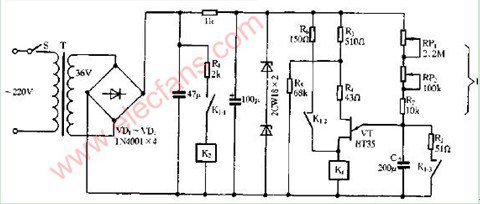

时间继电器电路图
