郑振宇给大家介绍PCB电路板的生产制作流程
电路板的生产制作流程中,
首先,要把CAD生成的电路板CAM数据传送给电路板生产厂家。电路板生产厂家利用CAM ?1 数据编辑器,对胶片数据,开孔数据等进行检查和编辑,
追加制作电路板所需要的基准标识,校正值等或进行数据合成。举例1,检查焊盘和孔径的间距是否合理
焊盘通常由镀锡来完成的,而插件孔是中空的。从pcb设计可以看到,焊盘是环状的。
PCB设计流程中零点几毫米都是可以的,但实际上对于厂家来说是需要有最小宽度标准的,宽度设计的太小了,做不出来。在通常的设计标准之上,需要以电路板生产厂家的实际生产标准来校正设计标准。

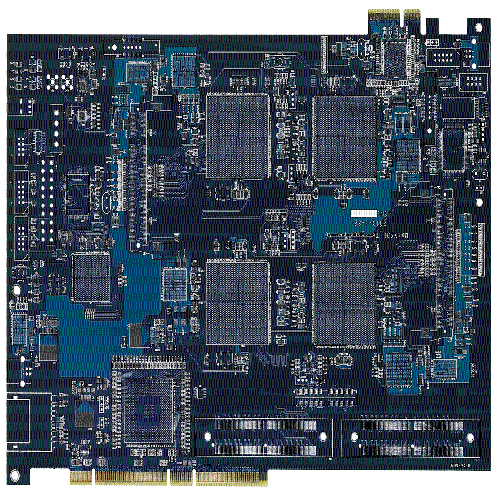

电路板生产流程
比如焊盘的最小宽度:有的厂家能做到最小宽度为0.2mm,有的厂家能做到0.25mm,要做0.2mm就无法保证能形成焊盘了。    举例2,检查阻焊层上所开的窗口与焊盘的间距。
通常,电路板上一层绿色的薄膜质感的层就是阻焊层,顾名思义,阻焊层上是无法正常焊接的。
阻焊层的窗口通常都要设计的比焊盘的直径大。这是为了开窗口与焊盘间保持一定的间距。
通常设定为0.2mm,这样制板上即使出现一定误差,也不会使阻焊层覆盖到焊盘上,导致焊接不良。举例3,检查走线的最小宽度以及走线的最小间距。通常的工艺可以把最小宽度和最小间距分别做到0.2mm,要做到更小的时候,就需要特殊工艺。在这里只介绍通常情况下,生产厂家能做到的最小标准。举例4,检查电路板边缘或是非镀锡通孔(NPTH)与走线的最小距离。
· 电路板边缘通常与走线的最小间距设定为1mm(条件需要时可以设定为0.5mm,非推荐),防止在电路板分割时,割裂走线。
设定为3mm,在对电路板利用机器焊接元件时,由于实际使用的机器自身的限制,可以避免损伤电路板边缘附近的走线。
· pcb元件外形线(丝印来表示)通常也要和电路板边缘保持1mm以上的距离(设计中位置被指定的元件除外)。
元件的焊盘与电路板边缘至少保持1mm以上,通常在3mm到5mm为佳。除了防止割裂,同时也降低了给焊盘带来的疲劳度,防止焊盘受到相对应力而从电路板上脱落。
· 非镀锡孔(NPTH)与走线间的最小距离则是根据非镀锡孔的使用而决定与走线的距离。
通常的元件通孔与走线的距离通常设定为1mm以上(条件需要时可以设定为0.5mm,非推荐),而对于M3的螺丝孔则通常规定在直径10mm以内禁止布线,放置元件。防止金属螺丝碰触走线,造成短路。

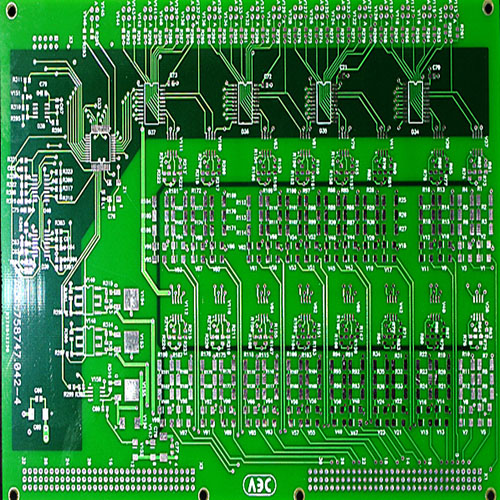

pcb
注意:以上的最小设定是电路板的设计标准,而非CAM的设定值。    以上的检查都可以通过对CAM的设定?3来自动进行。当检查与修正工作完成后,就可以生成供各种加工装置使用的数据了。
备注:
1,CAM:Computer Aided Manufacturing
2,这里所说的pcb设计标准,是在行业不成文的标准之上,鄙人在设计中所划定的。读者需要在pcb设计中参考电路板生产厂家的标准,来制定自己的设计标准。
老人们说的好,无规矩不成方圆。
3,CAM的设定值则是根据厂家所能生成电路板的标准限度。超过这个标准限度自然无法生产出良好的电路板。凡亿pcb是一家集pcb设计pcb打样,电路板生产为一体的实力PCB厂家。
